Khi nhiều die được tích hợp theo chiều dọc trong kiến trúc 3D IC, nhiệt không còn là bài toán chỉ xử lý ở giai đoạn cuối. Mật độ công suất cao, khoảng cách giữa các nguồn nhiệt ngắn và đường thoát nhiệt phức tạp khiến hotspot có thể xuất hiện ngay cả khi tổng công suất của thiết kế vẫn nằm trong giới hạn cho phép.
Vì vậy, phân tích nhiệt cần được đưa vào từ giai đoạn lựa chọn kiến trúc, đồng thời xem xét xuyên suốt từ die, package đến hệ thống làm mát. Cách tiếp cận này giúp kỹ sư so sánh phương án sớm, nhận diện rủi ro và hạn chế những thay đổi tốn kém khi thiết kế đã bước vào giai đoạn signoff.
Vì sao nhiệt trở thành thách thức lớn trong thiết kế 3D IC?
Khác với IC 2D, các die trong 3D IC được xếp chồng trong một thể tích nhỏ hơn. Điều này làm tăng mật độ nhiệt cục bộ và khiến nhiệt từ một die có thể ảnh hưởng trực tiếp đến các die nằm gần đó.
Mật độ công suất cao và hotspot cục bộ
Các die logic, bộ nhớ và những khối chức năng khác nhau có mức tiêu thụ công suất không đồng đều. Khi các vùng công suất cao nằm gần nhau, hotspot có thể hình thành dù tổng công suất của toàn hệ thống chưa vượt ngưỡng.
Đường truyền nhiệt phức tạp hơn
Nhiệt từ die có thể phải truyền qua silicon, lớp liên kết, vật liệu giao diện và nhiều thành phần của package trước khi đến bộ tản nhiệt. Mỗi giao diện đều tạo thêm trở nhiệt và có thể trở thành điểm nghẽn trong quá trình thoát nhiệt.
Tương tác nhiệt giữa các die
Một die có mức công suất thấp vẫn có thể chịu nhiệt độ cao do ảnh hưởng từ die lân cận. Vì vậy, đánh giá nhiệt riêng từng die thường không đủ để phản ánh đúng điều kiện vận hành thực tế của toàn bộ stack.
Những yếu tố quyết định khả năng thoát nhiệt của 3D IC
- Hiệu quả truyền nhiệt trong 3D IC phụ thuộc đồng thời vào vật liệu, kiến trúc package, vị trí die và giải pháp làm mát.
- TSV (Through-Silicon Via) không chỉ đảm nhiệm kết nối điện mà còn ảnh hưởng đến dòng nhiệt. Tác động của TSV phụ thuộc vào vật liệu, mật độ và vị trí tương đối với nguồn nhiệt, do đó cần được đánh giá trong mô hình tổng thể.
- Vật liệu giao diện nhiệt (TIM) và các lớp liên kết cũng đóng vai trò quan trọng. Nếu trở nhiệt tại giao diện quá lớn, việc tối ưu riêng silicon hoặc bộ tản nhiệt có thể không mang lại hiệu quả như mong muốn.
- Package và hệ thống làm mát quyết định cách nhiệt được đưa ra khỏi cụm die. Vì vậy, bài toán nhiệt cần được xem xét ở cấp hệ thống thay vì tối ưu từng thành phần riêng lẻ.
Nên mô hình hóa nhiệt 3D IC từ giai đoạn nào?
Bắt đầu ngay từ kiến trúc hệ thống
Ở giai đoạn đầu, các mô hình đơn giản hóa có thể được sử dụng để so sánh thứ tự xếp chồng, vị trí die, phân bố công suất và cấu trúc package. Mục tiêu lúc này không phải đạt độ chính xác signoff mà là nhanh chóng loại bỏ những phương án có rủi ro nhiệt cao.
Khi thiết kế phát triển, mô hình có thể tiếp tục được bổ sung hình học chi tiết, đặc tính vật liệu và điều kiện biên thực tế. Cách tiếp cận này duy trì sự liên tục từ khảo sát kiến trúc đến xác minh cuối cùng.
Kết hợp phân tích steady-state và transient
| Phương pháp | Mục đích | Ứng dụng |
|---|---|---|
| Steady-state | Xác định phân bố nhiệt khi hệ thống đạt cân bằng | So sánh stack, package và khả năng tản nhiệt dưới tải duy trì |
| Transient | Theo dõi nhiệt độ thay đổi theo thời gian | Đánh giá tải động, switching và các chu kỳ hoạt động khác nhau |
Hai phương pháp bổ sung cho nhau. Steady-state giúp xác định giới hạn nhiệt trong điều kiện ổn định, trong khi transient cho thấy hệ thống phản ứng thế nào khi tải thay đổi theo thời gian.

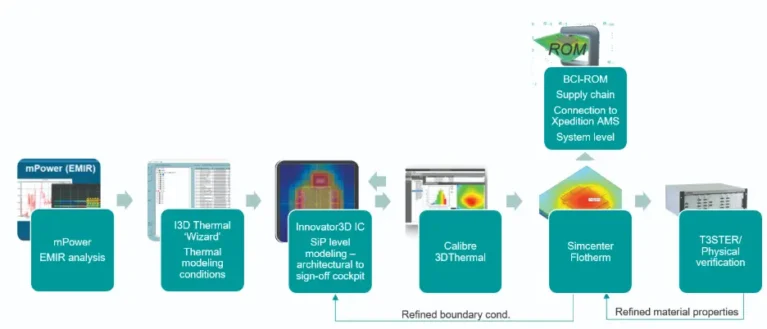

Duy trì dữ liệu nhất quán từ chip đến hệ thống
Thông tin về công suất, vị trí die, đặc tính vật liệu và điều kiện làm mát cần được đồng bộ giữa các nhóm thiết kế. Đồng thiết kế chip–package giúp các thay đổi kiến trúc được phản ánh nhất quán trong quá trình phân tích và xác minh.
Chiến lược tối ưu nhiệt cho thiết kế 3D IC
- Tối ưu vị trí và thứ tự xếp chồng die: Đưa die công suất cao đến gần đường thoát nhiệt có thể giúp giảm nhiệt độ đỉnh. Tuy nhiên, quyết định này cần được cân bằng với yêu cầu kết nối điện, routing và khả năng đóng gói.
- Tối ưu giao diện nhiệt và vật liệu: TIM, bonding layer và các giao diện vật liệu cần được mô hình hóa với dữ liệu thực tế. Các giả định sơ bộ nên được cập nhật dần khi thiết kế tiến gần đến giai đoạn signoff.
- Phân tích đa vật lý thay vì chỉ xét nhiệt: Một thay đổi có lợi cho nhiệt có thể ảnh hưởng đến hiệu năng điện, ứng suất cơ học hoặc khả năng sản xuất. Vì vậy, các phương án nên được đánh giá đồng thời dưới góc độ nhiệt, điện và cơ học.
Câu hỏi thường gặp về quản lý nhiệt trong 3D IC
| Câu hỏi | Giải đáp |
|---|---|
| Khi nào nên bắt đầu phân tích nhiệt cho 3D IC? | Ngay từ giai đoạn lựa chọn kiến trúc, khi thứ tự stack, vị trí die và phân bố công suất vẫn còn có thể thay đổi dễ dàng. |
| TSV có luôn giúp cải thiện khả năng tản nhiệt không? | Không. Ảnh hưởng của TSV phụ thuộc vào vật liệu, mật độ, vị trí và cấu trúc tổng thể của thiết kế. |
| Có phải mọi thiết kế 3D IC đều cần giải pháp làm mát tiên tiến? | Không nhất thiết. Nhiều vấn đề có thể được giải quyết thông qua tối ưu kiến trúc, stack và giao diện nhiệt trước khi cần đến các kỹ thuật làm mát phức tạp. |
| Sai lầm phổ biến nhất khi xử lý bài toán nhiệt là gì? | Chỉ bắt đầu phân tích khi thiết kế đã gần hoàn thiện, khiến các phương án thay đổi kiến trúc trở nên tốn kém và khó triển khai. |
Kết luận
Quản lý nhiệt hiệu quả trong 3D IC cần bắt đầu từ kiến trúc và tiếp tục xuyên suốt quá trình thiết kế. Việc kết hợp mô hình nhiệt, dữ liệu package và phân tích đa vật lý giúp kỹ sư phát hiện hotspot sớm, đánh giá các phương án thiết kế và giảm rủi ro ở giai đoạn signoff.
