Với việc Siemens là đơn vị đầu tiên giới thiệu giao diện người dùng thích ứng và dự đoán lệnh trong phần mềm CAD, không có gì ngạc nhiên khi chúng tôi tiếp tục phát triển NX bằng cách bổ sung thêm nhiều tính năng ứng dụng trí tuệ nhân tạo (AI) và học máy (machine learning).
Không chỉ tạo hình học mới, phần mềm NX™ còn tích hợp nhiều công cụ hỗ trợ bởi AI giúp nâng cao hiệu suất làm việc, thông qua việc phân tích và kiểm tra thiết kế, đồng thời cung cấp các dự đoán và khuyến nghị dựa trên mục tiêu thiết kế của bạn.
Các công cụ tích hợp AI đã nâng cao năng suất làm việc của người dùng NX trong nhiều năm, với những tính năng như Dự đoán lệnh (Command Prediction) và Dự đoán lựa chọn (Selection Prediction) giúp tăng tốc gần như mọi quy trình thiết kế.
Gần đây, các mô-đun bổ sung như Dự đoán hiệu suất (Performance Predictor), Phân tích tác động bền vững (Sustainability Impact Analysis) và Thiết kế chi tiết ép nhựa (Molded Part Designer) đã khai thác sâu hơn sức mạnh của AI, mang lại những khả năng phân tích và kiểm tra hoàn toàn mới trên nền tảng NX.
Phiên bản phát hành tháng 6 năm 2024 (NX2406) đã giới thiệu một loạt cải tiến đáng kể cho các mô-đun tích hợp AI này, giúp tăng tốc hơn nữa quy trình thiết kế sản phẩm của bạn. Hãy tiếp tục theo dõi để khám phá cách bạn có thể tận dụng những tiến bộ công nghệ đầy hứa hẹn này. Chức năng “Chọn các mặt tương tự” (Select Similar Faces) cũng là một trong những cập nhật nổi bật..
Thao tác lựa chọn các mặt tương tự nhanh hơn – Select Similar Faces
Trước khi đi sâu vào các mô-đun bổ sung, có một công cụ cốt lõi được tích hợp AI mà chúng tôi muốn giới thiệu trước tiên.
Chức năng “Chọn các mặt tương tự” (Select Similar Faces) là một trong nhiều lệnh chọn thông minh được hỗ trợ bởi AI, giúp tăng tốc quy trình làm việc trong rất nhiều tình huống thiết kế khác nhau. Bạn chỉ cần chọn một mặt, NX sẽ phân tích và đề xuất các mặt khác phù hợp dựa trên phạm vi tìm kiếm mà bạn thiết lập.
Tính năng này cho phép bạn chọn đồng thời nhiều vùng hình học có hình dạng tương tự hoặc giống hệt nhau trong một chi tiết hoặc cụm lắp NX. Một “vùng hình dạng” có thể là một mặt đơn lẻ hoặc một nhóm các mặt được kết nối với nhau.

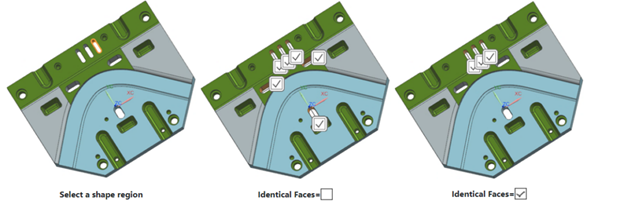

Trong bản phát hành NX tháng 6 năm 2024, Siemens đã bổ sung tùy chọn “Mặt giống hệt” (Identical Faces) cho lệnh này. Tùy chọn mới cho phép bạn chọn cách lệnh thực hiện lựa chọn nhiều vùng:
- Tất cả các vùng có hình dạng tương tự với vùng đã chọn, nhưng không nhất thiết phải giống hệt
- Chỉ các vùng là bản sao hình học chính xác của vùng được chọn
Dự đoán khả năng làm việc sản phẩm thiết kế
Performance Predictor cung cấp một loạt các công cụ mô phỏng thiết kế mạnh mẽ được tích hợp trực tiếp trong môi trường làm việc NX CAD. Dựa trên công nghệ đã được kiểm chứng từ Simcenter®, Performance Predictor giúp đơn giản hóa các vòng lặp thiết kế bằng cách đưa mô phỏng vào sớm hơn trong quá trình phát triển sản phẩm, từ đó hướng tới thiết kế “đúng ngay từ đầu”.
Khả năng khám phá không gian thiết kế (design space exploration) của công cụ này sử dụng tìm kiếm được tăng cường bởi AI thông qua nền tảng Simcenter SHERPA, giúp giảm đáng kể thời gian tối ưu hóa thiết kế.
Hai cải tiến chính trong bản phát hành tháng 6 năm 2024 bao gồm:
- Tùy chọn phân tích nhiệt mới
- Công cụ báo cáo hoàn toàn mới
Giờ đây, bạn có thể thực hiện:
- Phân tích độ dẫn nhiệt với các tải nhiệt áp dụng
- Phân tích tĩnh tuyến tính (Linear statics) với sự kết hợp giữa tải nhiệt và tải cơ học, nhằm thu được thông tin về ứng suất – biến dạng do giãn nở nhiệt (thermal elastic information)
Tương tự như các phân tích khác của Performance Predictor, NX hiển thị kết quả trực quan ngay trên mô hình 3D và có thể tạo hoạt ảnh mô tả sự thay đổi theo thời gian.

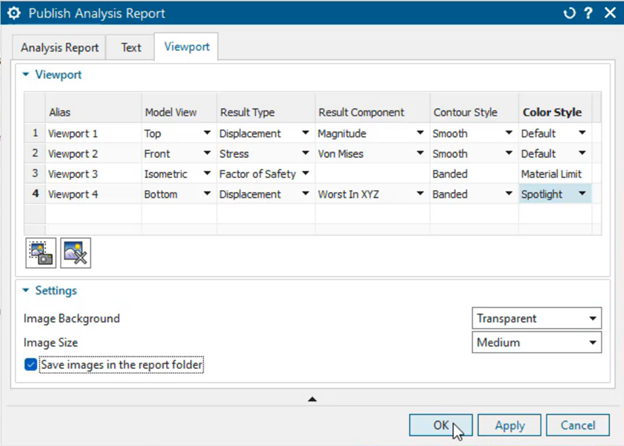

Dù bạn sử dụng loại phân tích nào, lệnh “Publish” (Xuất báo cáo) sẽ tạo một báo cáo tùy chỉnh về kết quả để chia sẻ với các bên liên quan.
Bạn có thể xuất báo cáo dưới dạng tệp .docx, bao gồm các thông tin sau:
- Đơn vị đo
- Mô tả chi tiết (Part descriptions)
- Mô tả đối tượng phân tích
- Mô tả vật liệu
- Thông tin tải trọng và ràng buộc
- Khung nhìn kết quả (Result viewports)
- Các đại lượng kết quả đo lường (Result measures)
Phân tích tác động đến tính bền vững – Sustainability Impact Analysis
Phân tích tác động bền vững (Sustainability Impact Analysis) được giới thiệu lần đầu vào năm 2023 và tiếp tục được nâng cấp với nhiều cải tiến giá trị.

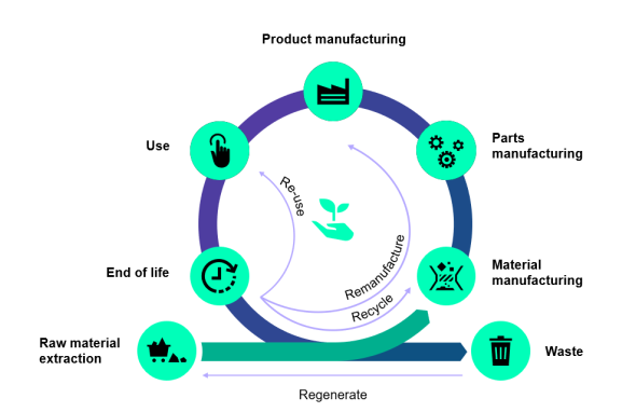

Mô-đun bổ sung này cho phép dự đoán tác động môi trường của các quyết định thiết kế dựa trên một tập hợp chỉ số phong phú và toàn diện. Việc tích hợp phân tích này ngay trong quy trình thiết kế là một cơ hội tuyệt vời để doanh nghiệp của bạn góp phần thực hiện các mục tiêu phát triển bền vững một cách thiết thực và hiệu quả.
Ủy ban châu Âu (European Commission) ước tính rằng 80% tác động môi trường liên quan đến sản phẩm được quyết định ngay từ giai đoạn thiết kế — điều này cho thấy tầm quan trọng của việc đưa yếu tố bền vững vào quy trình thiết kế ngay từ đầu.
Có ba cải tiến chính dành cho Sustainability Impact Analysis trong bản phát hành tháng 6 năm 2024:
- Bảng Chi tiết (Details panel) trong Sustainability Navigator giờ đây sẽ hiển thị tất cả các đối tượng đã được gán vật liệu thô, giúp bạn dễ dàng theo dõi và quản lý dữ liệu vật liệu trong toàn bộ mô hình.
- Các bộ kiểm tra tính bền vững (Sustainability checkers) hiện đã được tích hợp vào hệ thống Check-Mate, cho phép bạn tích hợp quá trình kiểm tra bền vững vào các quy trình xác minh và báo cáo tổng thể khác.
- Dữ liệu tính chất môi trường mới nhất của vật liệu và tệp ánh xạ (mapping files) giờ đã được tích hợp sẵn trong phần mềm — không cần tải xuống và triển khai thủ công khi tính toán điểm số bền vững (sustainability scores).
Thiết kế và xác minh tính khả dụng về thiết kế khuôn cho sản phẩm – Molded Part Design
Molded Part Design là một mô-đun bổ sung trong NX, cung cấp một môi trường làm việc chuyên biệt cho việc phát triển các chi tiết nhựa đúc bằng phương pháp ép phun.
Bản phát hành tháng 6 năm 2024 mang đến những cải tiến đáng chú ý cho các lệnh kiểm tra khả năng gia công (manufacturability validation) được hỗ trợ bởi AI trong mô-đun này.

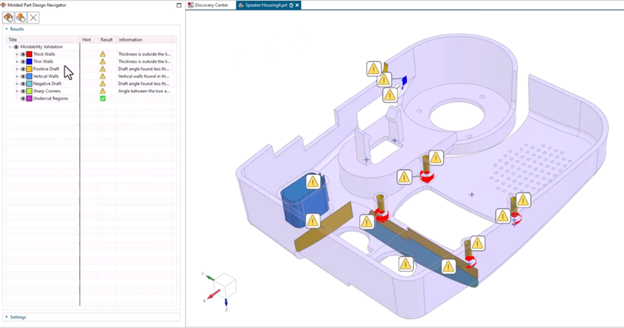

Sau khi bạn thực hiện phân tích bằng Moldability Validation (kiểm tra khả năng ép khuôn) hoặc Feature Validation (kiểm tra đặc tính hình học), NX giờ đây sẽ tự động đưa ra các đề xuất chỉnh sửa hoặc bổ sung tính năng, dựa trên các khu vực mà hệ thống dự đoán có thể phát sinh vấn đề trong quá trình sản xuất.
Những đề xuất này sẽ giúp bạn nhanh chóng giải quyết bất kỳ vấn đề nào trong thiết kế không đạt yêu cầu kiểm tra và đảm bảo rằng chi tiết của bạn đáp ứng được các yêu cầu khả năng gia công.
Ngoài ra, bạn cũng có thể xem chính xác các giá trị mà lệnh Feature Validation đã tính toán cho mỗi kết quả riêng lẻ, giúp bạn tự tin hơn vào độ chính xác của phân tích.
Value-based licensing
Bạn có thể truy cập ba mô-đun bổ sung này và nhiều mô-đun khác thông qua cấp phép dựa trên giá trị. Đây là một phương pháp linh hoạt, có thể mở rộng và tiết kiệm chi phí để bổ sung các ứng dụng chuyên sâu và nâng cao cho chức năng cốt lõi của NX.
Hệ thống này hoạt động với một bể token (token pool), mà mỗi người dùng NX trong tổ chức của bạn có thể “Check out” để truy cập các mô-đun bổ sung khi cần thiết. Sau khi sử dụng xong một mô-đun cụ thể, token sẽ quay lại khả dụng để có thể được sử dụng cho mô-đun khác hoặc bởi người dùng khác.
Khi tổ chức của bạn phát triển, bạn có thể mở rộng bể token một cách nhanh chóng và dễ dàng, cho phép nhiều người dùng truy cập các mô-đun cùng lúc.
