Trong ngành điện tử, quá trình đưa một thiết kế PCB từ ý tưởng đến sản xuất hàng loạt trải qua nhiều bước phức tạp. Các doanh nghiệp cần đảm bảo rằng thiết kế có thể sản xuất được (manufacturable) và quy trình sản xuất được chuẩn bị chính xác để tránh lỗi, giảm chi phí và rút ngắn thời gian đưa sản phẩm ra thị trường.
Trong hệ sinh thái giải pháp của Siemens, hai công cụ quan trọng cho quy trình này là Valor NPI và Valor Process Preparation. Mặc dù đều liên quan đến sản xuất PCB, hai giải pháp này phục vụ hai giai đoạn khác nhau trong chuỗi giá trị thiết kế – sản xuất điện tử.

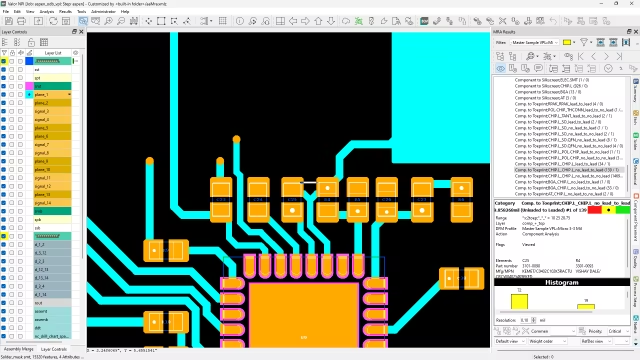

Tổng quan về Valor NPI
Valor NPI là phần mềm Design for Manufacturing (DFM) giúp các kỹ sư phát hiện vấn đề sản xuất ngay trong quá trình thiết kế PCB.
Theo Siemens, công cụ này cho phép xác định các vấn đề sản xuất tiềm ẩn trong thiết kế ngay từ giai đoạn layout, giúp kỹ sư sửa lỗi trước khi gửi sang nhà máy sản xuất.
Phần mềm tích hợp kiến thức về quy trình chế tạo và lắp ráp PCB để tự động kiểm tra thiết kế, đảm bảo sản phẩm có thể được sản xuất với hiệu suất cao và chi phí thấp.
Các chức năng chính
- Kiểm tra DFM (Design for Manufacturing) toàn diện
- Phát hiện thiết kế vượt quá khả năng sản xuất của nhà cung cấp
- Phân tích rủi ro linh kiện
- Thiết kế và tối ưu assembly panel
- Kiểm tra BOM và netlist
- Chuẩn hóa dữ liệu sản xuất (ví dụ ODB++)
Nhờ các tính năng này, Valor NPI giúp giảm đáng kể các lần PCB respin, cải thiện yield và rút ngắn thời gian đưa sản phẩm ra thị trường.

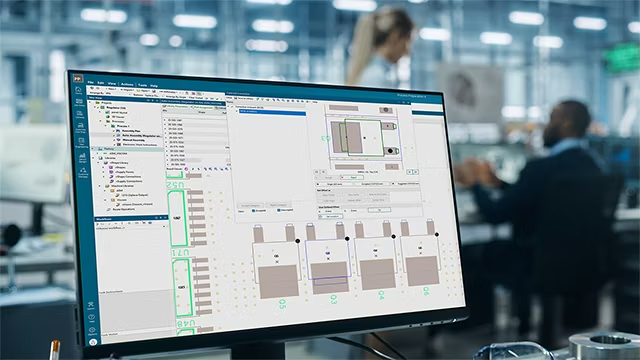

Tổng quan về Valor Process Preparation
Valor Process Preparation là giải pháp chuẩn bị quy trình sản xuất điện tử, tập trung vào việc lập kế hoạch và tối ưu hóa quá trình sản xuất PCB assembly.
Phần mềm này cho phép doanh nghiệp xây dựng digital twin của sản phẩm trong môi trường sản xuất, đồng thời tạo ra dữ liệu cần thiết cho các hoạt động lắp ráp và kiểm tra.
Nền tảng này đặc biệt hữu ích trong các môi trường sản xuất high-mix, low-volume electronics, nơi việc chuẩn bị và tối ưu hóa quy trình SMT đóng vai trò quan trọng.
Các chức năng chính
- Chuẩn bị dữ liệu cho Surface Mount Technology (SMT)
- Tự động tạo machine programs cho dây chuyền SMT
- Quản lý Manufacturing Process Definition (MPD)
- Tạo work instructions và tài liệu sản xuất
- Thiết kế stencil và lập kế hoạch kiểm tra
- Tối ưu hóa quy trình lắp ráp và kiểm thử
Nhờ tự động hóa quy trình chuẩn bị sản xuất, Valor Process Preparation giúp giảm lỗi thủ công, tăng hiệu quả kỹ thuật và cải thiện năng suất dây chuyền.
So sánh Valor NPI và Valor Process Preparation
| Tiêu chí | Valor NPI | Valor Process Preparation |
|---|---|---|
| Mục đích | Đảm bảo thiết kế PCB có thể sản xuất | Chuẩn bị quy trình sản xuất PCB |
| Giai đoạn | Thiết kế PCB | Chuẩn bị sản xuất |
| Người dùng chính | PCB designer, DFM engineer | Manufacturing engineer, SMT engineer |
| Chức năng chính | DFM check, component risk, panel design | SMT programming, process planning, work instructions |
| Kết quả | Thiết kế PCB tối ưu cho sản xuất | Dữ liệu và quy trình chạy trên dây chuyền SMT |
Vai trò của hai giải pháp trong chuỗi sản xuất điện tử
Trong quy trình phát triển sản phẩm điện tử, hai giải pháp này hoạt động ở hai bước liên tiếp nhau:
- Thiết kế PCB
→ Kiểm tra khả năng sản xuất bằng Valor NPI - Chuẩn bị sản xuất
→ Lập kế hoạch và tạo dữ liệu cho dây chuyền SMT bằng Valor Process Preparation

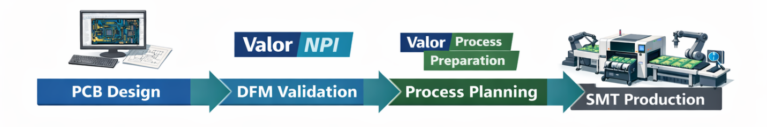

Chuỗi quy trình có thể được mô tả như sau:
Sự kết hợp của hai giải pháp giúp tạo ra digital thread xuyên suốt từ thiết kế đến sản xuất, giảm sai sót và tăng hiệu quả vận hành.
