Designcenter 2606, Siemens mang đến nhiều cải tiến cho quá trình thiết kế sản phẩm, tập trung vào khả năng kiểm soát Sketch, xử lý Pattern Feature, chỉnh sửa mô hình và tạo hình bề mặt.
Những nâng cấp này giúp kỹ sư giảm thao tác chỉnh sửa, xử lý mô hình hiệu quả hơn và kiểm soát thiết kế chính xác hơn trong suốt quá trình phát triển sản phẩm.
Ở phiên bản mới, Siemens tập trung nâng cao các công cụ Sketch, Synchronous Modeling và Advanced Shape Design, đồng thời cải thiện khả năng xử lý những mô hình có hình học phức tạp. Các thay đổi hướng đến một quy trình thiết kế nhanh, ổn định và dễ kiểm soát hơn.
Sketch trong Designcenter 2606 – Kiểm soát ràng buộc tốt hơn
Sketch là nền tảng của mọi mô hình 3D. Với Designcenter 2606, Siemens nâng cấp cách hệ thống tạo và quản lý các quan hệ hình học, giúp người dùng kiểm soát Sketch tốt hơn trong quá trình tạo và chỉnh sửa.
Các Persistent Relations (quan hệ hình học) được tạo và duy trì xuyên suốt khi người dùng vẽ hình học, kéo chỉnh đường cong, chỉnh sửa hoặc bắt điểm. Thay vì các quan hệ có thể thay đổi ngoài dự kiến trong quá trình thao tác, hệ thống duy trì chúng ổn định hơn, giúp Sketch dễ dự đoán và hạn chế những thay đổi không mong muốn.
Bên cạnh đó, người dùng có thể tìm kiếm, hiển thị và quản lý các quan hệ ngay trong môi trường Sketch. Khi chỉnh sửa, hệ thống ưu tiên sử dụng những ràng buộc đã tồn tại thay vì tự động tạo thêm các quan hệ mới.
Nhờ đó, quá trình cập nhật Sketch trở nên ổn định hơn, đặc biệt với những mô hình có nhiều ràng buộc hoặc cần chỉnh sửa nhiều lần. Siemens cũng cho biết các cải tiến này hướng đến việc giúp người dùng có nhiều quyền kiểm soát và khả năng dự đoán hơn khi làm việc với Sketch.
Pattern Feature: Mở rộng khả năng xử lý thiết kế phức tạp
Pattern Feature trong Designcenter 2606 được mở rộng khả năng hỗ trợ các Feature phụ thuộc và Feature chỉnh sửa, giúp người dùng tạo các đối tượng lặp linh hoạt hơn.
Ngoài các Feature đã hỗ trợ từ phiên bản trước, phiên bản 2606 bổ sung khả năng Pattern đối với Algorithmic Feature, Bounding Body, Trim Curve, Offset Region và Delete Face.
Những cải tiến này đặc biệt hữu ích khi thiết kế các sản phẩm có nhiều chi tiết lặp hoặc nhiều biến thể hình học. Thay vì tạo và chỉnh sửa từng đối tượng riêng lẻ, người dùng có thể thiết lập Pattern để nhanh chóng xây dựng các nhóm Feature theo thiết kế mong muốn.
Synchronous Modeling: Đơn giản hóa mô hình nhanh hơn
Với các nhóm CAE hoặc kỹ sư cần đơn giản hóa mô hình trước khi đưa sang bước mô phỏng, Designcenter 2606 cải thiện khả năng xử lý của lệnh Delete Face trong Synchronous Modeling.
Người dùng có thể xóa Face trên nhiều Body trong cùng một thao tác. Trường hợp một số Face không thể xử lý, lệnh vẫn tiếp tục thực hiện đối với những Face hợp lệ và hiển thị rõ danh sách các Face gặp lỗi.
Cách xử lý này giúp giảm thời gian thao tác khi cần đơn giản hóa những mô hình có nhiều Body hoặc mô hình được nhập từ nhiều nguồn CAD khác nhau.
Sew & Combine: Tăng tốc xử lý mô hình Surface

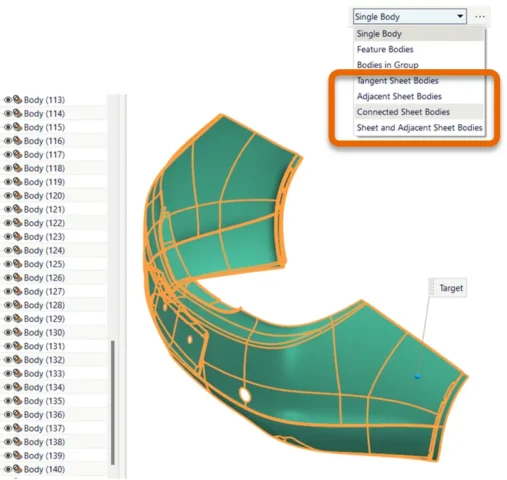

Đối với các mô hình có số lượng Surface lớn, Designcenter 2606 cải thiện hiệu suất của hai lệnh Sew và Combine.
Cải tiến này đặc biệt hữu ích khi làm việc với các mô hình Surface phức tạp, trong đó số lượng Sheet Body lớn có thể làm tăng đáng kể thời gian xử lý và chỉnh sửa mô hình.
Simplify Curve: Chuyển đổi đường cong chính xác hơn
Simplify Curve được cải thiện để hỗ trợ xử lý các đường Spline phức tạp. Người dùng có thể chuyển đổi Spline thành tập hợp các cung tròn và đoạn thẳng với độ chính xác theo dung sai được thiết lập.
Dung sai có thể được xác định trực tiếp trong hộp thoại của lệnh, giúp người dùng chủ động kiểm soát mức độ đơn giản hóa hình học.
Thuật toán được cải tiến cũng giúp quá trình xử lý ổn định và hiệu quả hơn. Tính năng này có thể hữu ích trong những quy trình cần chuyển đổi hình học để phục vụ gia công CNC hoặc trao đổi dữ liệu CAD với các hệ thống khác.
Swept Surface: Kiểm soát độ liên tục với Continuity Constraints

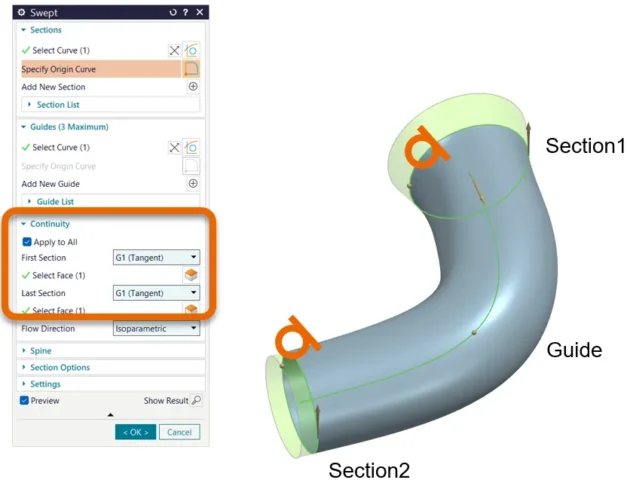

Một cải tiến đáng chú ý khác trong Designcenter 2606 là khả năng thiết lập Continuity Constraints trực tiếp trong lệnh Swept.
Người dùng có thể kiểm soát điều kiện liên tục tại đầu hoặc cuối Surface trong quá trình tạo Swept. Điều này giúp kiểm soát tốt hơn chất lượng chuyển tiếp giữa các bề mặt và tạo ra hình học có độ liên tục phù hợp với yêu cầu thiết kế.
Tính năng đặc biệt hữu ích với các sản phẩm yêu cầu chất lượng bề mặt cao, chẳng hạn ô tô, điện tử tiêu dùng hoặc thiết bị y tế, nơi hình dạng và độ mượt của bề mặt có thể ảnh hưởng trực tiếp đến yêu cầu thiết kế và sản phẩm cuối cùng.
