Được xây dựng xoay quanh các quy trình làm việc theo ngành, phần mềm Siemens NX chính là “động cơ” đứng sau mô hình bản sao số (digital twin) — mang đến các công cụ mạnh mẽ, linh hoạt để thúc đẩy đổi mới sáng tạo từ ý tưởng đến sản xuất.
Bản phát hành tháng 6 năm 2025 giới thiệu hàng loạt tính năng mới vượt trội, giúp nâng cao năng suất và tối ưu hóa quy trình làm việc của bạn. Trong bản cập nhật này, chúng ta sẽ cùng tìm hiểu chi tiết hơn về những cải tiến trong thiết kế. Nổi bật là nâng cấp ở chức năng tạo phác thảo Sketch, Design in Context và Advanced Shape Design cũng như những cải tiến tổng thể về giao diện người dùng. Sau đây chúng ta cùng đi vào chi tiết:
1. Core Design
Bản phát hành NX mới nhất giới thiệu các chức năng tạo đường cong (Curve Creation) mạnh mẽ trong NX Sketch, mang đến khả năng sử dụng và phản hồi được cải thiện rõ rệt.
Trọng tâm của bản cập nhật này là giao diện người dùng hiện đại, trực quan cho việc tạo các đường cong Sketch — bao gồm con trỏ bút chì thể hiện chế độ “Create Curve Mode” và tay nắm động (dynamic handle) đi theo chuyển động của con trỏ.
Một hệ thống mã màu trực quan giúp truyền tải rõ ràng chức năng tương ứng:
- Đỏ: không có bắt điểm (no snapping)
- Vàng: bắt điểm theo đường cong (point-on-curve snapping)
- Xanh lá: xác nhận bắt điểm trùng khớp (coincident snapping)
Những cải tiến này hỗ trợ nhiều phương thức nhập liệu, bao gồm chuột, bút cảm ứng (stylus) và màn hình cảm ứng, đồng thời cung cấp hỗ trợ đầy đủ cho API journaling để tạo các chức năng lập trình. Đây là một bổ sung giá trị cho cả người dùng cuối lẫn nhà phát triển.

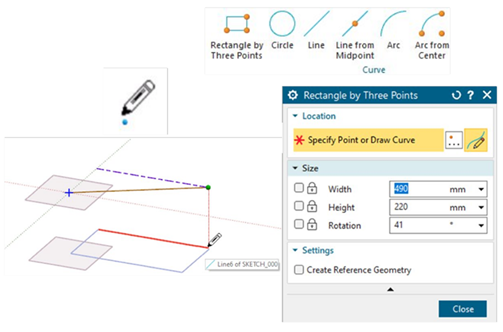

Giao diện người dùng đã được cập nhật trực quan hơn
Chức năng mở rộng cho tạo đường cong (Curve Creation) hiện hỗ trợ cả phương thức tương tác truyền thống và hiện đại, vừa giữ lại thao tác nhấp MB1 cổ điển, vừa bổ sung khả năng nhấn và kéo bằng MB1.
Khóa hướng (Direction locking) cũng được cải tiến với khả năng kích hoạt bằng MB2 khi xem trước điều kiện bắt điểm (snap), hoặc tự động khóa hướng khi dừng con trỏ. Bạn cũng có thể mở khóa hướng dễ dàng bằng MB2 hoặc một thao tác lắc con trỏ đơn giản.
Các tính năng thao tác được nâng cao bao gồm khả năng điều chỉnh điểm bắt đầu của đường thẳng hoặc cung tròn thông qua thao tác nhấn và kéo bằng MB1; trong khi đó việc cắt tỉa (trimming) và kéo dài (extending) ngay trong lệnh có thể được thực hiện bằng các cử chỉ vẽ nguệch ngoạc (scribble gestures) trực quan.
Giao diện NX Sketch mới cũng giới thiệu thêm khả năng:
- Khóa các tham số độ dài, góc và bán kính bằng tính năng “stamp”
- Chuỗi các đường cong (Chain curves) để tạo thành Profile
- Tạo hình học tham chiếu (Reference Geometry)
- Tạo đoạn thẳng (Segments), đường thẳng vô hạn (Infinite Lines) hoặc cả hai
Tạo Profiles bằng lệnh Line và Arc
Trong phiên bản NX mới nhất, bạn có thể tạo Profiles một cách liền mạch bằng các lệnh Line và Arc, với điểm nổi bật là sự bổ sung chức năng MB3.

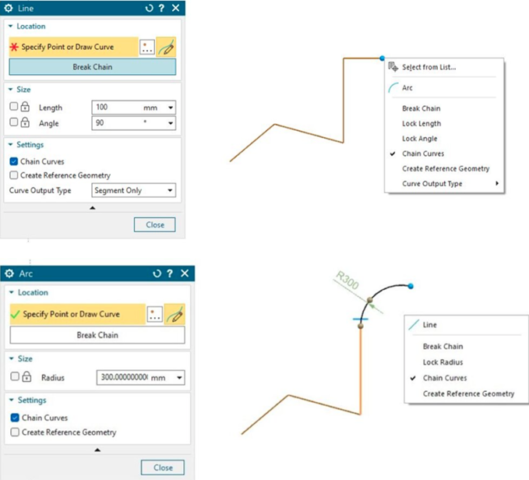

Bạn có thể kích hoạt Chaining để tạo Profiles và chuyển đổi giữa Line và Arc bằng MB3 — giúp loại bỏ việc phải mở hộp thoại. Ngoài ra, NX còn hỗ trợ bắt tiếp tuyến (tangent) và bắt vuông góc (perpendicular) với các đường cong trước đó trong chuỗi, đảm bảo việc tạo Profiles chính xác và liền mạch.
Tăng cường khả năng kiểm soát tiếp tuyến để tạo Profile nhanh hơn
Các chức năng Curve Creation được cải tiến nay hỗ trợ khả năng bắt tiếp tuyến thông minh từ Line sang Arc, mang lại nhiều kiểm soát và linh hoạt hơn. Với tính năng tiếp tuyến nâng cao, bạn có thể ngắt tiếp tuyến chỉ bằng cách di chuyển con trỏ qua điểm bắt — hướng di chuyển chuột sau khi bắt điểm sẽ quyết định liệu đường thẳng được tạo có tiếp tuyến hay không.
Một điểm mới đáng chú ý là tính năng Tangent Sliding, cho phép các cung trượt mượt mà dọc theo các đường thẳng để đạt được vị trí chính xác. Người dùng cũng có thể tùy chỉnh định nghĩa cung động bằng cách di chuyển con trỏ qua các điểm trên cung, và một cử chỉ lắc chuột đơn giản sẽ nhanh chóng giúp ngắt tiếp tuyến khi cần.
Các phương pháp tạo Line mới mang lại sự linh hoạt
Dựa trên phản hồi của khách hàng, bản phát hành NX mới nhất giới thiệu những phương pháp tạo đường cong mới, nâng cao tính linh hoạt trong thiết kế. Bản cập nhật này bổ sung hai chức năng được yêu cầu nhiều nhất:
- Line from Mid-point (Đường thẳng từ trung điểm)
- Rectangle from Center (Hình chữ nhật từ tâm)

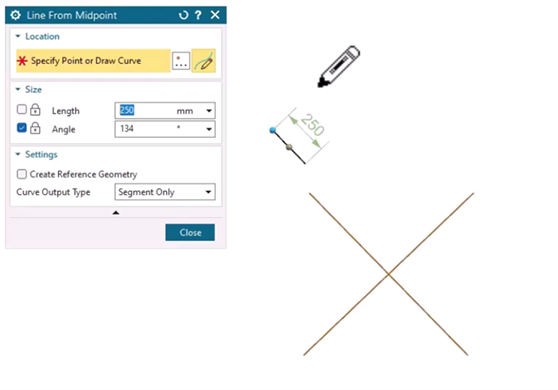

Với khả năng Line from Mid-point, điểm đầu tiên được chọn sẽ đóng vai trò trung điểm, và đường thẳng sẽ mở rộng về hai phía, vẫn giữ nguyên các chức năng cốt lõi như lệnh Line tiêu chuẩn. Tuy nhiên, cần lưu ý rằng các tính năng Chaining, Relative Angle và Change to Arc không được hỗ trợ trong phương pháp này.
Chức năng Rectangle from Center được phát triển dựa trên những cải tiến trước đây, mang đến quy trình làm việc tối ưu hơn, trong đó các đường tham chiếu và điểm tâm được tự động tạo ra, giúp khả năng hiệu chỉnh trở nên mạnh mẽ và hiệu quả hơn.
Axial Pattern hỗ trợ cho các chi tiết dạng trụ và nón
Tính năng Axial Pattern trong NX hỗ trợ các quy trình làm việc yêu cầu tạo pattern dọc theo các bề mặt hình trụ hoặc hình nón. Đây là một tính năng đột phá, cho phép người dùng kết hợp pattern trụ và pattern tuyến tính trong cùng một thao tác, từ đó tối ưu hóa đáng kể quy trình đối với các chi tiết có nhiều phần tử lặp lại theo phương tròn và phương trục.

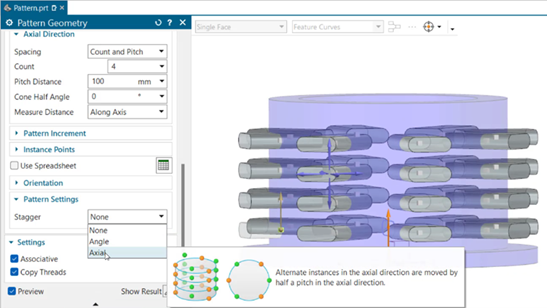

Tùy chọn “Axial” trong phần Stagger tạo các bản sao xen kẽ theo hướng trục, dịch chuyển một nửa bước pitch để tăng tính đồng đều phân bố
Chức năng toàn diện này cho phép tạo pattern chính xác theo đường kính, đồng thời mở rộng dọc theo trục, với khả năng hỗ trợ đầy đủ cho cả bề mặt hình nón cũng như sắp xếp so le theo trục (axial stagger).
Trong bản phát hành NX tháng 6 năm 2025, Axial Pattern đã được tích hợp vào nhiều công cụ tạo pattern, bao gồm:
- Pattern Feature
- Pattern Geometry
- Pattern Face
Ngoài ra, tính năng này cũng được hỗ trợ trong các thao tác Reference Pattern, mang lại sự linh hoạt và đồng bộ cao hơn trong thiết kế.
2. Design in Context
Cải thiện khả năng trực quan hóa và quản lý các mối quan hệ liên kết giữa các chi tiết với Interpart Navigator
Công cụ Diagram trong NX 2506 là giải pháp lý tưởng giúp người dùng trực quan hóa và kiểm chứng việc áp dụng các thực hành tốt nhất trong mô hình hóa liên kết (interpart modeling). Với công cụ này, các mối quan hệ liên kết giữa các chi tiết có thể được hiển thị rõ ràng trong bối cảnh cấu trúc lắp ráp, đồng thời cho phép phân tích chi tiết từng loại quan hệ, bao gồm cả interpart expressions.

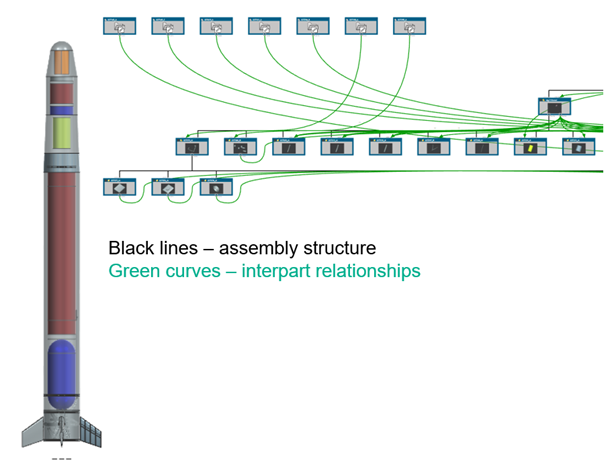

Sơ đồ minh họa cấu trúc lắp ráp (đường đen) và các mối quan hệ giữa các chi tiết (đường cong xanh) trong mô hình tổ hợp sản phẩm
Tính năng Pack Nodes hỗ trợ hiển thị trực quan các mối liên hệ giữa các thể hiện thành phần, trong khi đó tùy chọn ẩn node không có liên kết giúp sơ đồ gọn gàng và dễ theo dõi hơn.
Các tính năng Boolean hỗ trợ cho các Feature Groups rỗng
Trong phiên bản NX 2506, các lệnh Boolean (Unite, Subtract, Intersect) đã được cải tiến mạnh mẽ. Người dùng có thể dễ dàng tạo các phép toán cộng, trừ hoặc lấy phần giao ngay cả khi chưa xác định sẵn đối tượng (collector rỗng). NX cũng cho phép xử lý các trường hợp target và tool không giao nhau, đồng thời bổ sung tùy chọn bỏ qua các mặt phẳng (sheet bodies) để tránh rườm rà. Những nâng cấp này giúp quá trình thiết kế trở nên linh hoạt, nhanh chóng và ít phải thao tác thủ công hơn.
Sao chép đối xứng (Mirror Body) với tùy chọn xóa đối tượng gốc
Lệnh Mirror Body đã được nâng cấp để hỗ trợ tốt hơn khi làm việc với template thông qua logic Boolean và các nhóm đối tượng (Target/Tool Feature Group collectors). Người dùng có thể chọn giữ lại hoặc xóa đối tượng gốc sau khi thực hiện lệnh Mirror.

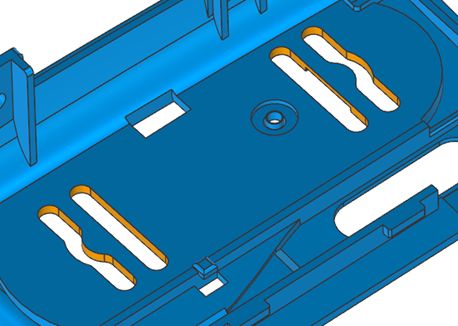

Tùy chọn xóa trong Mirror Body giúp đơn giản hóa việc tái sử dụng thiết kế.
Ngoài ra, Mirror Body còn bổ sung tùy chọn bỏ qua các sheet body và hỗ trợ smart collectors (tự động nhận diện các body hoặc nhóm body), giúp việc sao chép đối xứng hình học trở nên linh hoạt và nhanh chóng hơn.
3. Advanced Shape Design
Dễ dàng nhận biết và xử lý khi Offset Surface tạo ra bề mặt tự cắt, đảm bảo kết quả thiết kế chính xác hơn
Khi thực hiện lệnh Offset Surface, hệ thống sẽ thông báo cho người dùng nếu có các mảng bề mặt (patches) được tự động tạo ra để tránh hiện tượng tự cắt (self-intersections). Thông báo cảnh báo sẽ xuất hiện ngay trong quá trình tạo feature và được hiển thị cả trong Part Navigator. Người dùng có thể xóa thông báo này bằng tùy chọn “Clear Information Messages.

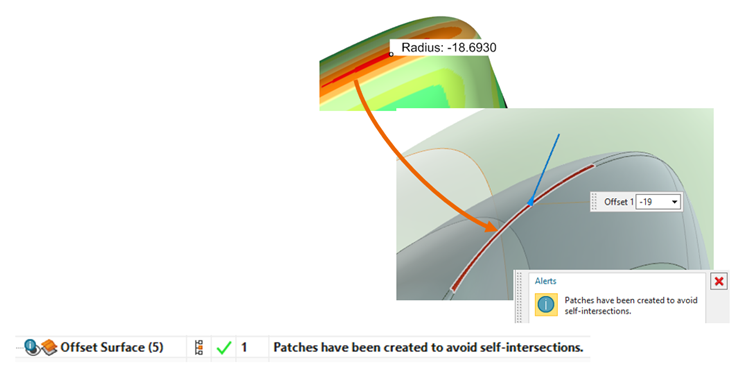

Cảnh báo xuất hiện khi bề mặt offset tự giao nhau, phần mềm tự động tạo các mảng vá để tránh lỗi hình học
Cải thiện độ liên tục bề mặt bên trong, mang lại kết quả chất lượng cao hơn cho các bề mặt dạng lưới (mesh surfaces)
Tùy chọn Split Output along Boundary Curves cho phép người dùng tạo ra các bề mặt nhiều mặt (multi-face surfaces) chất lượng cao chỉ với một lệnh duy nhất như Through Curve Mesh hoặc Studio Surface. Kết quả đầu ra sẽ được tự động tách thành nhiều bề mặt dựa trên các đoạn biên (section segments) và các đường cong bên trong, đồng thời vẫn đảm bảo độ liên tục giữa các bề mặt liền kề.
Tùy chọn này cũng đã được áp dụng cho các lệnh Through Curves và Ruled từ phiên bản NX 2412, giúp mang lại sự nhất quán trong toàn bộ các lệnh surfacing của NX.

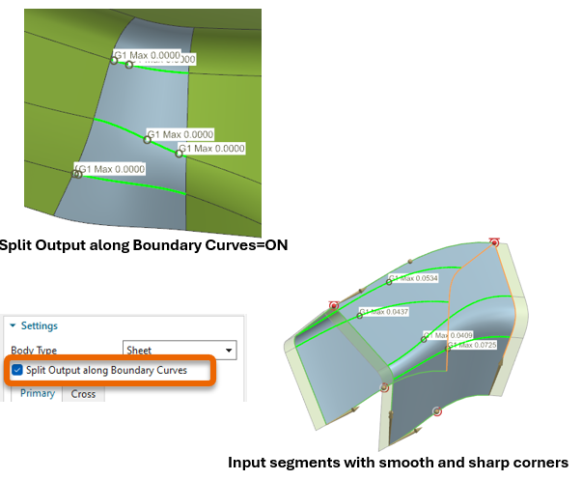

Tùy chọn “Split Output along Boundary Curves” cho phép chia bề mặt kết quả theo các đường biên, kể cả khi có góc bo trơn hoặc sắc
Tổng kết
Bản cập nhật NX 2506 ra mắt tháng 6 năm 2025 mang đến một loạt cải tiến vượt trội tập trung vào hiệu suất, trực quan hóa và linh hoạt trong thiết kế — giúp tối ưu quy trình làm việc từ giai đoạn phác thảo đến mô hình hóa nâng cao.
Những cải tiến này không chỉ giúp người dùng nâng cao năng suất, mà còn thúc đẩy tính sáng tạo, linh hoạt và chất lượng trong từng mô hình thiết kế – tiếp tục khẳng định Siemens NX là công cụ mạnh mẽ hàng đầu cho kỹ sư và nhà thiết kế trong kỷ nguyên số.
