CAM350 là giải pháp thuộc DownStream Technologies – Siemens EDA, là công cụ tiêu chuẩn ngành giúp doanh nghiệp kết nối liền mạch từ thiết kế PCB đến chế tạo thực tế.

Khi mua CAM350 từ Nhà phân phối chính thức của Siemens tại Việt Nam, khách hàng không chỉ sở hữu phần mềm bản quyền chính hãng mà còn được đảm bảo hỗ trợ kỹ thuật, tư vấn triển khai và đào tạo chuyên sâu theo chuẩn của hãng.

CAM350 là gì?

CAM350 là phần mềm CAM (Computer-Aided Manufacturing) cho PCB, được thiết kế để:

• • Kiểm tra và xác minh dữ liệu PCB trước khi gửi nhà máy
  • Chuẩn bị và tối ưu dữ liệu cho chế tạo và lắp ráp
  • Giảm thiểu rủi ro lỗi sản xuất và vòng lặp sửa thiết kế

Giải pháp này cho phép các kỹ sư kiểm soát hoàn toàn dữ liệu sản xuất, thay vì phụ thuộc vào việc chỉnh sửa từ phía nhà chế tạo, vốn có thể làm sai lệch ý đồ thiết kế ban đầu.

Các tính năng chính của CAM350

1. Nhập dữ liệu PCB đa định dạng

CAM350 hỗ trợ nhập dữ liệu từ hầu hết các định dạng tiêu chuẩn ngành:

• • Gerber, ODB++, IPC-2581
  • NC Drill (Excellon, Sieb & Meyer)
  • Nhập trực tiếp dữ liệu từ các hệ PCB CAD phổ biến (tùy chọn bổ sung)

Điều này giúp CAM350 dễ dàng tích hợp vào nhiều môi trường thiết kế khác nhau .

2. Kiểm tra quy tắc thiết kế và khả năng sản xuất (DRC / DFM)

CAM350 cung cấp bộ công cụ phân tích mạnh mẽ để:

• • Phát hiện lỗi khoảng cách, vòng khuyên (annular ring), kích thước pad và track tối thiểu
  • Phát hiện via không pad, pad không drill, lỗi drill-to-copper
  • So sánh lớp mạch và phân tích diện tích đồng

Nhờ đó, các lỗi ảnh hưởng đến chế tạo và lắp ráp được phát hiện sớm, trước khi phát hành dữ liệu .

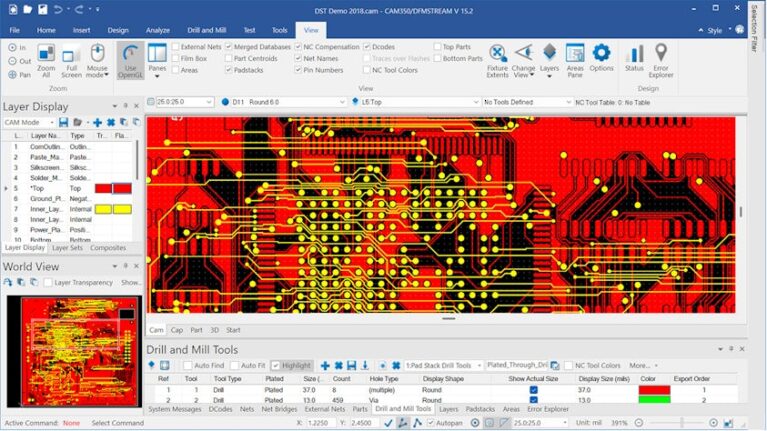

3. Quan sát, đo lường và báo cáo dữ liệu PCB

Người dùng có thể:

• • Lọc và hiển thị dữ liệu theo layer, net, linh kiện, drill hoặc tool
  • Đo khoảng cách giữa các đối tượng
  • Truy vấn chi tiết từng phần tử (pad, via, track, polygon…)
  • Xuất báo cáo BOM, netlist, centroid, D-code

Các báo cáo này hỗ trợ hiệu quả cho quá trình giao tiếp với nhà máy .

4. Chỉnh sửa và tối ưu dữ liệu CAM

CAM350 cho phép chỉnh sửa dữ liệu PCB trực tiếp ở mức CAM:

• • Thêm/sửa pad, line, polygon, text
  • Loại bỏ dữ liệu dư thừa hoặc pad trùng lặp
  • Tối ưu solder mask, paste mask
  • Thêm teardrop, điều chỉnh pad theo yêu cầu công nghệ

Điều này giúp dữ liệu PCB phù hợp hơn với quy trình sản xuất thực tế .

5. Thiết kế và trực quan hóa cấu trúc PCB Stackup

CAM350 tích hợp công cụ Stackup Visualizer cho phép:

• • Thiết kế và chỉnh sửa stackup PCB
  • Gán vật liệu, độ dày lớp, hằng số điện môi
  • Trực quan hóa stackup dưới dạng bảng, mặt cắt và 3D
  • Mô tả công nghệ via, back-drill

Thông tin stackup có thể trao đổi trực tiếp với nhà chế tạo để đồng bộ yêu cầu kỹ thuật .

6. Trực quan hóa PCB 3D

CAM350 cung cấp môi trường hiển thị PCB 3D, cho phép:

• • Quan sát cấu trúc PCB trong không gian ba chiều
  • Kiểm tra mối quan hệ giữa các lớp và drill
  • Đánh giá trực quan dữ liệu sản xuất trước khi chế tạo

Ngoài ra, dữ liệu có thể xuất sang 3D PDF để chia sẻ với đối tác và nhà máy .

7. So sánh Netlist và đảm bảo toàn vẹn dữ liệu

Tính năng Netlist Compare cho phép:

• • So sánh netlist sinh ra từ CAM350 với netlist IPC-D-356 từ CAD
  • Đảm bảo dữ liệu không bị sai lệch trong quá trình chuyển đổi từ CAD sang CAM

Đây là bước quan trọng để bảo vệ ý đồ thiết kế ban đầu .

8. Tự động hóa quy trình với Automation API

CAM350 hỗ trợ:

• • Ghi lại (Record) và phát lại (Playback) thao tác
  • Tùy biến kịch bản xử lý dữ liệu bằng Visual Basic
  • Tự động hóa các tác vụ CAM lặp đi lặp lại

Tính năng này giúp giảm thời gian xử lý và chuẩn hóa quy trình nội bộ .
