Trong các hệ thống điện tử hiện đại, thiết kế PCB ngày càng phức tạp với tốc độ tín hiệu cao, mật độ linh kiện lớn và yêu cầu khắt khe về độ tin cậy. Những vấn đề như signal integrity (toàn vẹn tín hiệu), power integrity (toàn vẹn nguồn), nhiễu xuyên âm (crosstalk) và EMI có thể khiến một thiết kế PCB không hoạt động đúng như mong muốn.
HyperLynx của Siemens EDA là một bộ công cụ phân tích và mô phỏng mạnh mẽ giúp các kỹ sư điện tử kiểm tra và tối ưu thiết kế PCB ngay từ giai đoạn đầu, giảm rủi ro và chi phí sửa lỗi sau khi sản xuất.
HYPERLYNX LÀ GÌ?
HyperLynx là một hệ thống phần mềm phân tích và xác minh thiết kế PCB tốc độ cao, hỗ trợ toàn bộ quy trình từ kiểm tra sơ đồ nguyên lý (schematic), mô phỏng trước layout, đến xác minh sau layout.
HyperLynx cung cấp các công cụ phân tích toàn diện cho:
- Signal Integrity (SI) – phân tích chất lượng tín hiệu tốc độ cao
- Power Integrity (PI) – phân tích hệ thống phân phối nguồn trên PCB
- DDR interface analysis – kiểm tra các giao tiếp bộ nhớ tốc độ cao
- SerDes channel analysis – phân tích kênh truyền dữ liệu tốc độ cao
- EMI/EMC analysis – đánh giá nhiễu điện từ

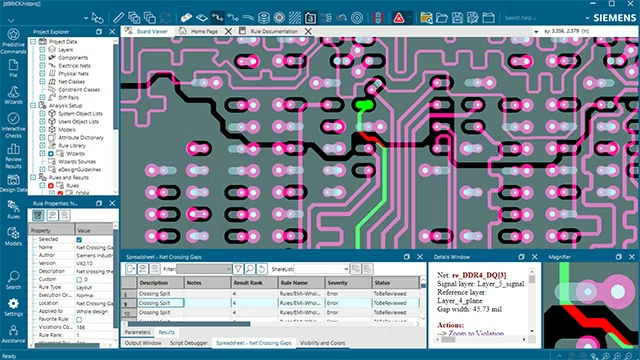

- Design rule checking – kiểm tra quy tắc thiết kế
- Analog và mixed-signal simulation – mô phỏng hệ thống analog và mixed-signal
Nhờ các công cụ này, HyperLynx giúp các kỹ sư đảm bảo rằng thiết kế PCB hoạt động đúng như mong muốn trước khi bước vào giai đoạn sản xuất.
 |
 |
TẠI SAO MÔ PHỎNG PCB TỐC ĐỘ CAO LÀ CẦN THIẾT?
Trong thiết kế PCB truyền thống, nhiều lỗi chỉ được phát hiện sau khi sản xuất prototype và tiến hành thử nghiệm thực tế. Khi đó, việc sửa lỗi có thể rất tốn kém và mất nhiều thời gian.
Đối với các hệ thống điện tử tốc độ cao như: Server và data center, Thiết bị viễn thông, Hệ thống điện tử ô tô, Thiết bị công nghiệp, Điện tử tiêu dùng chỉ một sai sót nhỏ trong thiết kế cũng có thể dẫn đến lỗi hệ thống hoặc giảm hiệu năng sản phẩm.
Các vấn đề phổ biến trong thiết kế PCB tốc độ cao bao gồm:
- Phản xạ tín hiệu (signal reflection)
- Nhiễu xuyên âm giữa các đường tín hiệu
- Sai lệch timing giữa các tín hiệu
- Sụt áp trong hệ thống phân phối nguồn
- Nhiễu điện từ ảnh hưởng đến hoạt động của thiết bị
Việc sử dụng phần mềm mô phỏng như HyperLynx giúp kỹ sư phát hiện và khắc phục những vấn đề này ngay trong giai đoạn thiết kế, trước khi PCB được sản xuất.
CÁC TÍNH NĂNG NỔI BẬT CỦA HYPERLYNX
Phân tích Signal Integrity (SI)
Signal Integrity là yếu tố quan trọng trong thiết kế PCB tốc độ cao. Khi tốc độ truyền tín hiệu tăng lên, các hiệu ứng vật lý trên đường truyền có thể làm suy giảm chất lượng tín hiệu.
HyperLynx cung cấp các công cụ phân tích giúp kỹ sư:
- Phân tích reflection và ringing
- Phát hiện nhiễu xuyên âm giữa các đường tín hiệu
- Đánh giá timing và skew giữa các tín hiệu

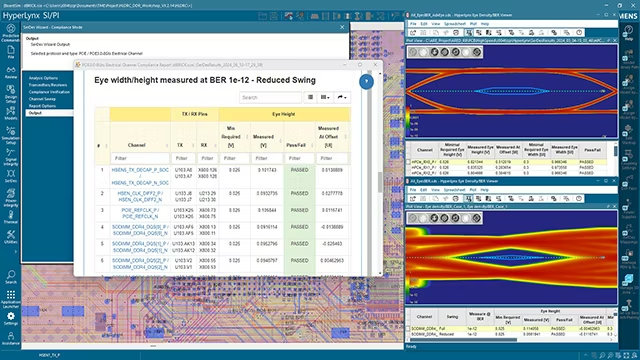

- Phân tích eye diagram cho các giao tiếp tốc độ cao
- Kiểm tra jitter và noise
Các giao tiếp phổ biến như DDR, PCIe, USB, Ethernet và các kênh SerDes đều có thể được mô phỏng và kiểm tra bằng HyperLynx. Nhờ đó, kỹ sư có thể đảm bảo tín hiệu truyền trên PCB vẫn ổn định ngay cả khi tốc độ dữ liệu tăng cao.
Phân tích Power Integrity (PI)
Power Integrity đảm bảo rằng tất cả các linh kiện trên PCB nhận được nguồn điện ổn định trong mọi điều kiện hoạt động.
HyperLynx cho phép phân tích chi tiết hệ thống phân phối nguồn trên PCB, bao gồm:

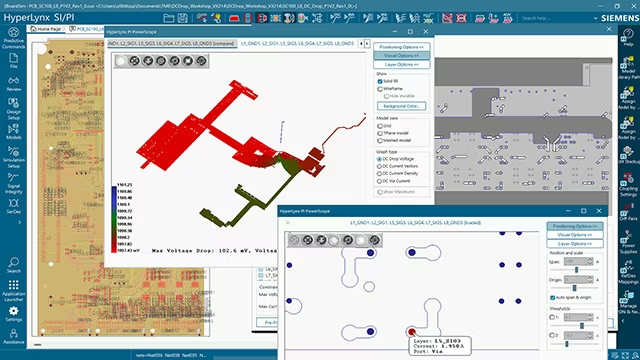

- Phân tích sụt áp (IR drop)
- Phân tích mật độ dòng điện
- Đánh giá dao động điện áp trên nguồn
- Tối ưu hóa hệ thống tụ decoupling
- Phân tích mạng phân phối nguồn (Power Distribution Network – PDN)
Những phân tích này giúp phát hiện các vấn đề như nhiễu nguồn, quá nhiệt hoặc thiếu ổn định điện áp – những yếu tố có thể gây ra lỗi hệ thống trong các thiết bị điện tử phức tạp.
Phân tích giao tiếp DDR và các interface tốc độ cao
Các giao tiếp bộ nhớ như DDR3, DDR4 và DDR5 yêu cầu độ chính xác rất cao về timing và tín hiệu.
HyperLynx cung cấp các công cụ chuyên dụng để:
- Phân tích timing của giao tiếp DDR
- Kiểm tra margin của tín hiệu
- Đánh giá topology của đường truyền
- Xác định các lỗi trong routing
Ngoài DDR, phần mềm còn hỗ trợ phân tích các giao tiếp tốc độ cao khác như PCIe, USB, SATA và Ethernet.
Progressive Verification – xác minh thiết kế theo từng giai đoạn
Một trong những điểm mạnh của HyperLynx là phương pháp Progressive Verification. Thay vì chỉ kiểm tra thiết kế sau khi hoàn tất, HyperLynx cho phép xác minh thiết kế trong từng giai đoạn của quy trình phát triển.
Quá trình xác minh có thể được thực hiện ở các bước:
- Kiểm tra schematic
- Mô phỏng trước layout
- Xác minh sau layout
- Phân tích hệ thống hoàn chỉnh
Cách tiếp cận này giúp các kỹ sư phát hiện lỗi sớm hơn và giảm đáng kể thời gian sửa thiết kế.
Lợi ích khi sử dụng HyperLynx
Việc ứng dụng HyperLynx trong quy trình phát triển sản phẩm điện tử mang lại nhiều lợi ích cho doanh nghiệp như sau:
- Phát hiện lỗi thiết kế sớm: HyperLynx giúp phát hiện các vấn đề liên quan đến tín hiệu, nguồn và EMI ngay trong giai đoạn thiết kế, trước khi sản xuất prototype.
- Giảm chi phí phát triển sản phẩm: Mỗi lần sửa lỗi PCB sau khi sản xuất prototype có thể tiêu tốn rất nhiều chi phí và thời gian. Mô phỏng bằng HyperLynx giúp giảm số vòng lặp thiết kế.
- Tăng độ tin cậy của sản phẩm: Các sản phẩm điện tử trong lĩnh vực viễn thông, công nghiệp hay ô tô đều yêu cầu độ tin cậy rất cao. HyperLynx giúp đảm bảo thiết kế đáp ứng các tiêu chuẩn kỹ thuật.
- Tối ưu hiệu suất hệ thống: Phần mềm giúp kỹ sư tối ưu nhiều yếu tố quan trọng trong thiết kế PCB như: PCB stackup, Routing topology, Power distribution network, Vị trí đặt tụ decoupling
- Rút ngắn thời gian đưa sản phẩm ra thị trường: Việc phát hiện và sửa lỗi sớm giúp doanh nghiệp giảm thời gian phát triển sản phẩm, từ đó tăng khả năng cạnh tranh trên thị trường.
