Trong gia công cơ khí CNC, sai sót trong mã lệnh hay đường chạy dao có thể dẫn đến việc phải chỉnh sửa chương trình tại máy, kéo dài thời gian chuẩn bị sản xuất và tăng nguy cơ xảy ra sự cố.
CIMCO Edit hỗ trợ lập trình viên xử lý bài toán này thông qua các công cụ chỉnh sửa mã NC, so sánh chương trình, trực quan hóa đường chạy dao và mô phỏng gia công. Nhờ kiểm tra chương trình ngay trên máy tính, người dùng có thể phát hiện những vấn đề cần xem xét trước khi chuyển sang công đoạn sản xuất thực tế.
Từ ngày 01/09/2026, CIMCO chính thức giới thiệu hai cấp sản phẩm mới là CIMCO Edit Core và CIMCO Edit Ultra, thay thế cho hai phiên bản CIMCO Edit Standard và CIMCO Edit Professional trước đây.

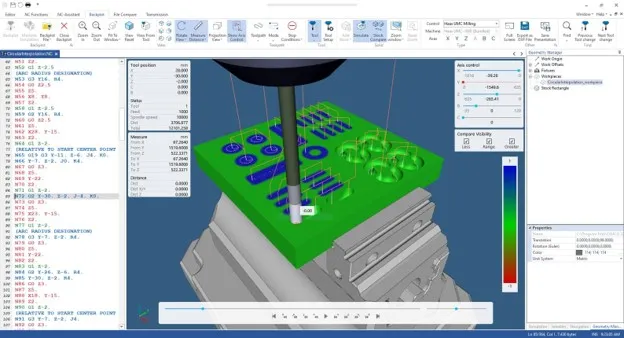

1. CIMCO Edit Core – Chỉnh sửa NC và kiểm tra đường chạy dao
Với những doanh nghiệp chủ yếu cần chỉnh sửa mã NC, quản lý các phiên bản chương trình và rà soát đường chạy dao, CIMCO Edit Core cung cấp bộ công cụ phục vụ công việc lập trình CNC hằng ngày. Đây là phiên bản kế nhiệm CIMCO Edit Standard, kết hợp các chức năng chỉnh sửa NC với khả năng Backplot đầy đủ.
Các tính năng nổi bật:
- Chỉnh sửa chương trình NC: Hỗ trợ đánh số block, tìm kiếm và thay thế nội dung, điều chỉnh tốc độ trục chính và lượng chạy dao.
- So sánh chương trình: Công cụ File Compare giúp nhận diện sự khác biệt giữa các phiên bản mã NC, hỗ trợ kiểm soát thay đổi khi cập nhật chương trình.
- Trực quan hóa đường chạy dao: Backplot hiển thị chuyển động dao dựa trên chương trình NC, giúp lập trình viên rà soát trình tự gia công và nhận diện những điểm cần kiểm tra.
- Phân tích chương trình: Các công cụ thống kê đường chạy dao hỗ trợ đánh giá chương trình trước khi chuyển sang máy CNC.
- Hỗ trợ quy trình lập trình: Các chức năng như NC Assistant, Macro và hiển thị đa kênh phục vụ những nhu cầu chỉnh sửa, rà soát và xử lý chương trình.
Với các chức năng này, CIMCO Edit Core phù hợp với doanh nghiệp cần chuẩn hóa công việc chỉnh sửa và kiểm tra mã NC, đồng thời muốn quan sát đường chạy dao trực quan mà chưa cần các công cụ mô phỏng vật liệu và xác minh nâng cao của bản Ultra.

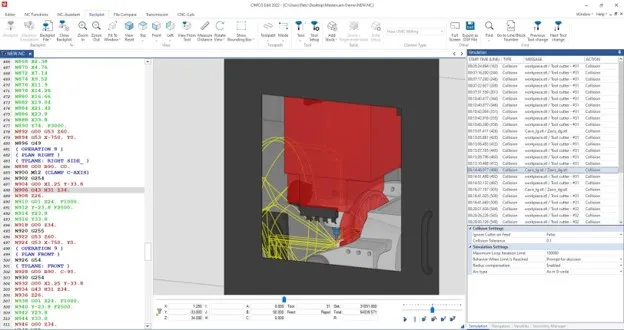

2. CIMCO Edit Ultra – Mở rộng mô phỏng 3D và xác minh gia công
Với những chương trình CNC có độ phức tạp cao hơn, chỉ quan sát đường chạy dao có thể chưa đủ để đánh giá quá trình bóc tách vật liệu hoặc nhận diện những tình huống va chạm tiềm ẩn. CIMCO Edit Ultra hướng đến nhu cầu kiểm tra sâu hơn này, kế thừa các chức năng của Core và mở rộng khả năng mô phỏng, xác minh chương trình.
Ultra là phiên bản kế nhiệm CIMCO Edit Professional, tích hợp mô phỏng vật liệu bằng đồ họa GPU hiệu năng cao cùng các chức năng CAM được kế thừa từ phiên bản Professional. Phiên bản này cũng bổ sung các khả năng xác minh nâng cao trước đây chỉ có khi sử dụng Machine Simulation Add-on.
Các tính năng nổi bật:
- Mô phỏng bóc tách vật liệu 3D (Solid Simulation): Hiển thị quá trình loại bỏ vật liệu khỏi phôi, giúp người dùng quan sát kết quả gia công dự kiến.
- Phát hiện và báo cáo va chạm (Collision Detection Reporting): Hỗ trợ kiểm tra va chạm giữa dao, phôi và đồ gá trong quá trình mô phỏng.
- Kiểm tra an toàn nâng cao (Enhanced Safety Checks): Hỗ trợ nhận diện các tình huống như chuyển động chạy nhanh vào phôi (rapid-to-stock) và cán dao va chạm với phôi (holder-to-stock).
- Báo cáo vượt giới hạn hành trình (Over-Travel Limit Reporting): Phát hiện các chuyển động vượt quá giới hạn hành trình máy đã được xác định.
- Điều kiện dừng mô phỏng nâng cao (Advanced Stopping Conditions): Cho phép thiết lập việc dừng mô phỏng khi xuất hiện những sự kiện cần kiểm tra, chẳng hạn va chạm hoặc vượt giới hạn hành trình.
- Công cụ kiểm tra bổ sung: Hỗ trợ so sánh phôi sau gia công (Stock Compare), xem mặt cắt và kiểm tra chi tiết đường chạy dao theo các chức năng được tích hợp.
Các tính năng này giúp lập trình viên kiểm tra chương trình trên máy tính trước khi đưa vào sản xuất, đặc biệt khi cần đánh giá quá trình bóc tách vật liệu và các nguy cơ liên quan đến chuyển động dao.
Cần lưu ý rằng: Mô phỏng và báo cáo va chạm trong CIMCO Edit Ultra không đồng nghĩa với mô phỏng đầy đủ toàn bộ máy CNC. Nếu cần mô phỏng máy với mô hình 3D chi tiết của thân máy, đầu dao, bàn máy và các cơ cấu chuyển động, doanh nghiệp có thể xem xét CIMCO Machine Simulation Add-on theo nhu cầu và cấu hình sử dụng.
3. Chuyển đổi từ bản Standard và Professional như thế nào?
Từ ngày 01/09/2026, CIMCO chuyển từ cấu trúc hai phiên bản Standard và Professional sang hai cấp sản phẩm Core và Ultra.
- CIMCO Edit Standard → CIMCO Edit Core: Tiếp tục phục vụ nhu cầu chỉnh sửa chương trình NC, so sánh file và trực quan hóa đường chạy dao.
- CIMCO Edit Professional → CIMCO Edit Ultra: Kế thừa các chức năng của Core và mở rộng khả năng mô phỏng vật liệu 3D, phát hiện va chạm và xác minh nâng cao.
4. Khách hàng đang sử dụng phiên bản cũ có cần mua lại bản quyền không?
Theo thông báo chính thức từ hãng:
- Khách hàng đang sử dụng CIMCO Edit Standard tự động đủ điều kiện sử dụng CIMCO Edit Core.
- Khách hàng đang sử dụng CIMCO Edit Professional tự động đủ điều kiện sử dụng CIMCO Edit Ultra.
Để sử dụng các tính năng mới, khách hàng cần cài đặt phiên bản CIMCO Edit mới nhất theo hướng dẫn của nhà cung cấp. Vì vậy, người dùng hiện hữu không cần thực hiện thủ tục nâng cấp bản quyền riêng. Tuy nhiên, trước khi cập nhật, doanh nghiệp nên xác nhận lại phiên bản đang sử dụng, tình trạng bản quyền và quyền cập nhật với đại lý để đảm bảo quá trình chuyển đổi phù hợp với thực tế.
5. Bảng so sánh CIMCO Edit Core và CIMCO Edit Ultra
Bảng dưới đây tổng hợp những khác biệt chính giữa hai phiên bản dựa trên bảng so sánh tính năng chính thức của CIMCO.
Lưu ý: Bảng tập trung vào những khác biệt chính giữa Core và Ultra; các tính năng phụ thuộc add-on, cấu hình và quyền sử dụng có thể cần xác nhận theo gói bản quyền thực tế.
6. Nên lựa chọn CIMCO Edit Core hay Ultra?
Việc lựa chọn phiên bản phụ thuộc vào mức độ kiểm tra cần thiết trước khi chương trình NC được đưa vào máy CNC.
CIMCO Edit Core phù hợp với doanh nghiệp:
- Chủ yếu chỉnh sửa và so sánh các phiên bản chương trình NC.
- Cần xem Backplot để rà soát đường chạy dao.
- Muốn chuẩn hóa chương trình trước khi chuyển xuống máy CNC.
- Chưa có nhu cầu mô phỏng và bóc tách vaaht liệu 3D hay xác minh nâng cao.
CIMCO Edit Ultra phù hợp với doanh nghiệp:
- Cần mô phỏng quá trình bóc tách vật liệu 3D.
- Muốn kiểm tra va chạm giữa dao, phôi và đồ gá.
- Cần cảnh báo chuyển động vượt giới hạn hành trình.
- Muốn tăng mức độ xác minh chương trình trước khi gia công thực tế.
